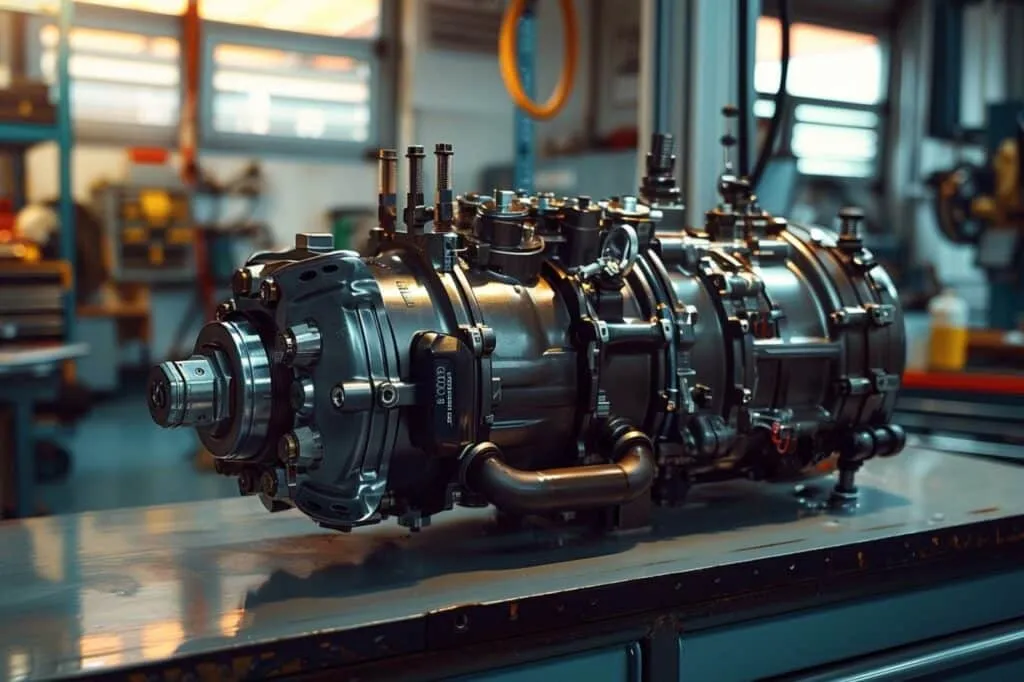

Comment fonctionne la pompe d’injection sur Audi A4 2.5 TDI V6 ?
La pompe d’injection VP44 de l’Audi A4 2.5 TDI V6 dose, comprime et répartit le gazole. Comprendre son fonctionnement aide à diagnostiquer les pannes coûteuses.
Sur une Audi A4 2.5 TDI V6, la pompe d’injection est bien plus qu’une simple pompe à carburant : elle alimente le moteur, crée la haute pression, répartit le gazole vers les six cylindres et ajuste l’injection en temps réel. Comprendre son principe, généralement fondé sur une pompe rotative électronique Bosch VP44, permet d’éviter les diagnostics hâtifs et les remplacements très coûteux.
Quelle pompe équipe l’Audi A4 2.5 TDI V6 ?
Sur les Audi A4 équipées du V6 2.5 TDI d’origine, on rencontre habituellement une pompe d’injection rotative électronique Bosch VP44. Son architecture diffère profondément d’un système common rail moderne : il n’y a pas de rampe haute pression commune alimentant tous les injecteurs. La pompe assure à la fois le dosage du carburant, sa mise sous haute pression et sa distribution séquentielle vers chaque cylindre.
La référence exacte de la pompe, ses connecteurs et certains paramètres de gestion peuvent varier selon le code moteur, l’année, la puissance et la configuration du véhicule. Avant toute commande de pièce, relevez donc le code moteur, la référence complète figurant sur la pompe et, idéalement, le numéro de châssis. Une pompe visuellement semblable n’est pas forcément compatible sur le plan mécanique ou électronique.
Pourquoi parle-t-on de pompe distributrice ?
Le terme « distributrice » décrit sa fonction principale : après avoir comprimé une quantité précise de gazole, la VP44 envoie cette quantité vers une sortie haute pression à la fois, selon l’ordre d’allumage du V6. Chaque sortie est reliée à un injecteur par un tuyau métallique rigide. La pompe synchronise ainsi l’arrivée du carburant avec le cycle de combustion de chaque cylindre.
Le trajet du gazole : de la réserve à la chambre de combustion
Le fonctionnement commence dans le réservoir, puis se poursuit par le filtre à gazole avant l’entrée dans la pompe. Selon la version précise de l’A4 et son montage, l’alimentation peut comporter des éléments de transfert supplémentaires. Dans tous les cas, la pompe doit recevoir un carburant propre, sans eau, sans prise d’air et avec un débit suffisant. Une restriction à ce stade peut imiter une panne de pompe d’injection.
- 1 1. Aspiration et alimentation interneLe gazole filtré arrive dans la pompe. Un étage interne de transfert met le carburant à une pression d’alimentation adaptée au fonctionnement des organes internes.
- 2 2. Dosage de la quantitéEn fonction de la demande du conducteur, du régime, de la température et d’autres capteurs, la gestion électronique détermine la quantité de gazole nécessaire à chaque combustion.
- 3 3. Mise sous haute pressionLe mécanisme de pompage comprime la dose mesurée. La pression créée doit être suffisante pour permettre l’ouverture correcte de l’injecteur et une pulvérisation fine.
- 4 4. Distribution au bon cylindreUn rotor distributeur dirige successivement le carburant comprimé vers l’une des six sorties de la pompe, dans l’ordre de fonctionnement du moteur.
- 5 5. Injection et retourL’injecteur s’ouvre lorsque la pression atteint son seuil de tarage. Le surplus de carburant et les fuites internes contrôlées repartent par le circuit de retour vers le réservoir.
Les grandes étapes d’une injection avec une VP44
Comment la pompe est-elle synchronisée et pilotée ?
La pompe est entraînée mécaniquement et synchronisée avec le moteur par la distribution. Cette relation mécanique est capitale : le gazole doit être envoyé au cylindre concerné à un instant très précis de son cycle. Un décalage de distribution, même limité, peut altérer le démarrage, le bruit, la fumée, les performances et les émissions. Il peut aussi exposer le moteur à des dommages graves si le défaut est important.
La synchronisation mécanique ne suffit pas. La VP44 dispose d’une électronique et d’actionneurs qui ajustent l’injection pendant que le moteur tourne. Le calculateur moteur exploite notamment les informations de régime, de position moteur, de température, de charge et de pression de suralimentation. Il commande ensuite la pompe afin de moduler la quantité injectée et le début effectif de l’injection.
| Élément | Rôle dans le fonctionnement | Conséquence possible en cas de défaut |
|---|---|---|
| Distribution et entraînement de pompe | Maintiennent la pompe en phase avec le cycle moteur | Démarrage difficile, cliquetis, fumées, perte de puissance ou risque mécanique si le calage est très incorrect |
| Étage de transfert interne | Assure l’alimentation interne de la pompe en gazole | Manque de débit, défaut de pression interne, fonctionnement instable |
| Dispositif de dosage | Détermine la quantité de gazole comprimée à chaque cycle | Ralenti irrégulier, manque de puissance, calage ou défaut mémorisé |
| Réglage d’avance | Fait varier le moment d’injection selon les conditions | Démarrage difficile à chaud, bruit anormal, fumée, rendement dégradé |
| Module électronique de pompe et faisceau | Exécutent et transmettent les commandes de gestion | Panne franche, démarrage impossible, coupures intermittentes ou défauts électriques |
| Injecteurs et retours | Pulvérisent le gazole dans les cylindres et évacuent les excédents | Combustion irrégulière, fumées, claquement, difficulté de démarrage |
Les désignations exactes des capteurs, électrovannes et paramètres de diagnostic varient selon le code moteur et l’outillage utilisé.
Pompe VP44 ou common rail : quelle différence concrète ?
Deux architectures diesel à ne pas confondre
Pompe distributrice VP44 du 2.5 TDI V6
- La pompe crée la haute pression et l’envoie directement vers chaque injecteur, l’un après l’autre.
- La distribution vers les cylindres est assurée mécaniquement à l’intérieur de la pompe.
- Le calage de la pompe et l’état de son électronique ont une influence directe sur le démarrage.
- Les tuyaux haute pression partent individuellement de la pompe vers les injecteurs.
Système common rail plus récent
- Une pompe alimente d’abord une rampe commune maintenue sous pression.
- Les injecteurs sont commandés individuellement par l’électronique, souvent avec davantage de souplesse de pilotage.
- La distribution du carburant n’est pas réalisée par la pompe elle-même cylindre par cylindre.
- Le diagnostic porte notamment sur la pression de rampe, les injecteurs et les organes de régulation associés.
Cette distinction compte au moment du diagnostic. Sur un common rail, on recherche volontiers une pression de rampe insuffisante ou une fuite excessive aux retours d’injecteurs. Sur la VP44, il faut aussi s’intéresser à la capacité de la pompe à doser, à créer sa pression interne, à distribuer et à respecter l’avance commandée. Les méthodes de réparation ne sont donc pas interchangeables.
Symptômes : reconnaître une panne de pompe sans se tromper
Une VP44 fatiguée ou défaillante peut produire des symptômes très variés. Le cas souvent redouté est un moteur qui démarre à froid, puis cale ou refuse de redémarrer une fois chaud. Des coupures nettes, un démarrage prolongé, un ralenti instable ou un manque de puissance peuvent également apparaître. Mais aucun de ces signes n’est exclusif à la pompe : une vraie démarche de diagnostic est indispensable.
Signes qui justifient un contrôle approfondi
- Le démarreur entraîne normalement le moteur, mais celui-ci ne démarre pas ou ne démarre qu’après une longue sollicitation.
- Le moteur cale soudainement, surtout à chaud, puis repart après refroidissement ou après plusieurs essais.
- Une perte de puissance s’accompagne d’un passage en mode dégradé, d’un voyant moteur ou de défauts mémorisés.
- Le démarrage devient difficile après une immobilisation, ce qui peut aussi évoquer un désamorçage ou une prise d’air.
- Le moteur fume anormalement, claque davantage ou présente un ralenti irrégulier, après avoir écarté les causes d’admission, d’EGR et d’injecteurs.
- La panne est intermittente et semble liée aux vibrations ou à la température, un tableau compatible avec un souci de connectique ou d’électronique.
La bonne méthode de diagnostic
Le premier réflexe est une lecture complète des défauts avec un outil compatible VAG, accompagnée de l’analyse des valeurs réelles au démarrage et au ralenti. Les codes défauts sont des indices, pas un verdict : un défaut lié à la pompe peut provenir de son faisceau, d’une alimentation électrique dégradée ou d’une tension de démarrage trop faible. À l’inverse, l’absence de code n’exclut pas une usure hydraulique ou une prise d’air.
Ce qui oriente vers la pompe ou vers une cause périphérique
Piste pompe d’injection à investiguer
- Défaut cohérent et récurrent de commande ou de régulation interne de pompe.
- Coupure franche avec alimentation en carburant, masses et tension de démarrage déjà validées.
- Calage à chaud répétitif, associé à des mesures de commande incohérentes.
- Anomalie confirmée par un spécialiste après contrôle du calage et du circuit de carburant.
Pistes à exclure d’abord
- Filtre à gazole ancien, contamination par l’eau ou débit de carburant insuffisant.
- Prise d’air sur les durites, raccords, porte-filtre ou retours d’injecteurs.
- Batterie, démarreur, fusibles, relais, connecteurs ou masses défaillants.
- Calage de distribution incorrect, capteur moteur, problème d’admission, de suralimentation ou injecteur défectueux.
Pannes courantes de la VP44 et solutions envisageables
Les défaillances se répartissent généralement entre l’électronique, l’hydraulique interne et les problèmes externes qui ont fini par affecter la pompe. Le module électronique embarqué peut souffrir de la chaleur et des cycles thermiques. Les organes internes de dosage ou d’avance peuvent se gripper ou s’user, surtout si le carburant est contaminé, si la lubrification a été compromise ou si le véhicule a beaucoup roulé. Des fuites peuvent également apparaître au niveau de joints vieillissants.
Réparer une pompe VP44 : ce qu’il faut savoir
Les plus
- Une réparation ciblée par un dieseliste peut être plus rationnelle qu’un échange complet lorsque le défaut est clairement identifié.
- Une pompe reconditionnée peut restaurer la fiabilité si elle provient d’un professionnel sérieux et est adaptée à la bonne référence.
- Le remplacement est l’occasion de traiter les causes annexes : filtre, étanchéité, nettoyage du circuit et contrôle du calage.
- Un diagnostic préalable limite le risque de remplacer une pièce onéreuse pour rien.
Les moins
- Une réparation électronique seule ne résout pas une usure hydraulique ou un problème de calage.
- Une pompe d’occasion sans historique peut présenter la même fatigue que celle déposée.
- La dépose-repose impose de respecter rigoureusement la distribution, les procédures d’amorçage et les réglages.
- Des pièces incompatibles ou mal paramétrées peuvent provoquer un non-démarrage ou un fonctionnement médiocre.
La stratégie pertinente dépend du diagnostic. Une fuite externe peut parfois relever d’un travail de jointage spécialisé ; un défaut électronique identifié peut être traité par un professionnel compétent ; une usure interne ou une panne multiple justifie plus souvent une pompe reconditionnée avec garantie. Dans tous les cas, une pompe remplacée sans contrôle de la qualité du carburant, des durites et du filtre risque de subir rapidement la même contrainte.
Quel budget prévoir pour diagnostiquer ou remplacer la pompe ?
Le coût dépend moins de la seule pièce que du niveau de panne, de l’accès sur le V6, du besoin éventuel d’intervenir sur la distribution et du choix entre réparation, échange standard ou pièce neuve. Méfiez-vous d’un devis limité au prix de la pompe : le diagnostic, les consommables, la purge du circuit, le contrôle du calage et les éventuelles adaptations électroniques font partie intégrante d’une remise en état correcte.
| Intervention | Budget habituel à envisager | Point de vigilance |
|---|---|---|
| Contrôle du circuit et diagnostic électronique | De quelques dizaines à quelques centaines d’euros selon l’atelier et la profondeur de recherche | Demandez ce qui a réellement été contrôlé : défauts, alimentation, calage, tension et valeurs réelles. |
| Filtre à gazole et petites remises en état du circuit | Quelques dizaines d’euros en fourniture ; davantage avec main-d’œuvre | C’est souvent une étape logique avant d’incriminer la pompe. |
| Réparation spécialisée ciblée | Généralement plusieurs centaines d’euros | Elle doit correspondre à une panne établie, avec conditions de garantie clairement définies. |
| Pompe reconditionnée et remplacement complet | Souvent un budget de plusieurs centaines à plus d’un millier d’euros, main-d’œuvre comprise selon le cas | La référence, le montage, le calage et la garantie sont plus importants qu’un prix d’appel. |
| Intervention associée sur la distribution | Peut faire fortement progresser la facture globale | Sur un moteur où l’accès impose de déposer des éléments, regrouper les opérations peut être cohérent. |
Ces montants sont des repères généraux. Un devis sérieux doit détailler pièce, consignes de retour éventuelles, main-d’œuvre, consommables, réglages et garantie.
Avant d’accepter un remplacement de pompe
- Demandez le relevé des défauts et l’explication de leur interprétation.
- Vérifiez que l’alimentation en gazole, le filtre et l’absence de prise d’air ont été contrôlés.
- Faites confirmer le contrôle du calage mécanique et des paramètres de synchronisation accessibles au diagnostic.
- Exigez la référence exacte de la pompe proposée, son origine et les conditions de garantie.
- Privilégiez un dieseliste ou un garage habitué aux pompes rotatives électroniques et aux procédures VAG.
- Demandez si le véhicule nécessitera un réglage, une adaptation ou une procédure d’antidémarrage selon la référence montée.
Préserver la pompe d’injection : entretien et bonnes pratiques
La VP44 est lubrifiée par le gazole qu’elle manipule. Sa longévité dépend donc directement de la propreté et de la continuité de l’alimentation. Le meilleur entretien reste simple : remplacer le filtre à gazole selon le programme applicable à votre moteur, surveiller les suintements, réparer rapidement une durite craquelée et éviter de rouler régulièrement avec un réservoir presque vide. Un niveau très bas favorise l’aspiration de dépôts et réduit la marge de sécurité en cas de défaut d’alimentation.
Après une intervention sur le filtre ou le circuit, l’amorçage doit être réalisé proprement pour ne pas faire tourner inutilement la pompe avec de l’air dans le système. Respectez la procédure de l’atelier ou du manuel adapté à votre motorisation. L’usage d’additifs « miracle » ne répare ni un composant électronique, ni une usure interne, ni un mauvais calage. Au mieux, un produit adapté et employé avec mesure peut participer à l’entretien préventif ; il ne doit jamais retarder un diagnostic.
