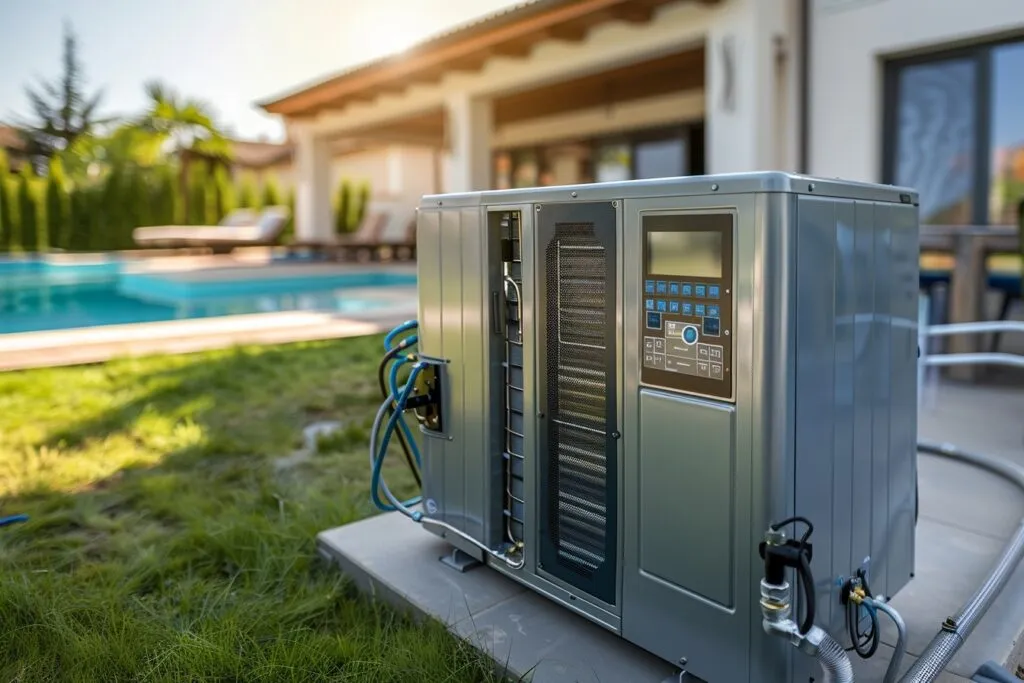

Comment optimiser le branchement de votre pompe à chaleur pour piscine ?
Un branchement de PAC piscine bien pensé améliore le rendement, protège l’appareil et simplifie l’entretien. Voici les choix techniques qui comptent.
Une pompe à chaleur de piscine ne donne son meilleur rendement que si son raccordement hydraulique, son alimentation électrique et sa régulation sont cohérents avec votre bassin. Un mauvais emplacement ou un débit mal réglé peut allonger les temps de chauffe, faire grimper la consommation et fatiguer prématurément le compresseur. Voici comment concevoir ou améliorer un branchement sûr, performant et facile à exploiter.
Comprendre ce que doit faire un bon branchement
Une pompe à chaleur, ou PAC, prélève des calories dans l’air extérieur puis les transmet à l’eau qui circule depuis la piscine. Elle ne chauffe donc pas l’eau immobile du bassin : son efficacité dépend d’un débit d’eau régulier, d’un volume d’air suffisant autour de l’unité et d’une alimentation électrique stable.
Le raccordement se pense comme un ensemble de trois circuits. Le circuit hydraulique conduit l’eau filtrée vers l’échangeur de la PAC. Le circuit aéraulique permet à l’appareil d’aspirer puis de rejeter l’air sans recyclage. Enfin, le circuit électrique alimente, protège et commande la machine. Optimiser un seul de ces éléments tout en négligeant les autres donne rarement un résultat satisfaisant.
Dans la majorité des installations, l’eau suit cet ordre : bassin, skimmers ou bonde de fond, pompe de filtration, filtre, éventuel traitement, PAC, puis buses de refoulement. Les recommandations du fabricant restent prioritaires, notamment si vous utilisez un électrolyseur au sel, un régulateur automatique, un chauffage d’appoint ou plusieurs équipements en série.
Choisir le bon emplacement : l’air et les distances comptent
La PAC doit être installée dehors, sur un support stable, horizontal et résistant aux vibrations. Une dalle, des plots adaptés ou une assise maçonnée conviennent, à condition de ne pas gêner l’évacuation des condensats. Évitez une zone où l’eau de pluie stagne autour du châssis et prévoyez un cheminement propre pour les tuyaux comme pour les câbles.
Le piège classique consiste à cacher l’appareil dans un abri trop étroit, derrière une haie dense ou dans un angle fermé pour réduire son impact visuel. Or une PAC brasse beaucoup d’air. Si elle réaspire son propre air refroidi, son rendement baisse, les cycles deviennent moins efficaces et l’appareil peut se mettre en sécurité par temps frais. Respectez strictement les dégagements avant, arrière et latéraux indiqués par le constructeur ; ils diffèrent selon le sens de soufflage et le modèle.
| Élément à vérifier | Bonne pratique | Risque si négligé |
|---|---|---|
| Support | Assise plane, stable, hors zone inondable et avec antivibratiles si nécessaire | Bruits, vibrations, évacuation d’eau médiocre, déformation des raccords |
| Air autour de l’appareil | Espaces libres conformes à la notice, sans écran végétal trop proche | Recyclage d’air froid, rendement en baisse, défauts de fonctionnement |
| Distance au local technique | Trajet hydraulique aussi court et accessible que possible | Pertes de charge, tuyauterie plus coûteuse, diagnostic difficile |
| Voisinage | Orienter le soufflage loin des zones de repos et des limites sensibles | Gêne sonore et conflits de voisinage |
| Condensats | Prévoir une évacuation naturelle ou un lit drainant adapté | Flaques, sol détrempé, confusion avec une fuite |
Le volume d’eau qui s’écoule sous une PAC en fonctionnement peut être de la condensation. Avant de conclure à une fuite, coupez l’appareil tout en laissant circuler l’eau : si l’écoulement cesse, il s’agit vraisemblablement de condensats.
Raccorder l’hydraulique avec un bypass réglable
Le bypass est une dérivation installée sur la canalisation de refoulement. Il permet de faire passer une partie de l’eau dans la pompe à chaleur, tout en laissant le reste poursuivre son trajet dans le circuit principal. Il ne sert pas à contourner définitivement la PAC : il sert à régler son débit, à l’isoler en hiver ou lors d’une intervention, et à maintenir la filtration si l’appareil doit être arrêté.
Branchement direct ou bypass : quel choix ?
Branchement direct en ligne
- Montage apparemment plus simple et moins encombrant.
- Débit imposé par la pompe de filtration, sans réglage fin.
- Maintenance plus contraignante : toute intervention perturbe le circuit.
- Adapté seulement si le fabricant le prévoit clairement et que le débit est parfaitement compatible.
Bypass à trois vannes
- Débit vers la PAC ajustable selon la notice et les conditions réelles.
- PAC isolable sans arrêter durablement la filtration.
- Hivernage, purge et dépannage beaucoup plus simples.
- Nécessite un montage soigneux et un réglage initial méthodique.
Un bypass complet comporte habituellement deux vannes sur les branches d’entrée et de sortie de la PAC, ainsi qu’une vanne sur la canalisation principale. Les unions démontables à proximité de l’appareil sont très utiles : elles permettent de déposer la PAC ou de la vidanger sans découper les tuyaux. Choisissez des diamètres de canalisation cohérents avec ceux du réseau et avec le débit demandé. Réduire fortement une section pour « faire passer » un tuyau crée des pertes de charge et peut limiter le débit disponible.
- 1 Mettez la filtration en marcheChassez l’air du circuit, contrôlez l’absence de fuite aux raccords et vérifiez que la pression de filtration reste cohérente avec son fonctionnement habituel.
- 2 Ouvrez le passage vers la PACOuvrez les deux vannes d’isolement de la PAC. Commencez avec la vanne de dérivation partiellement ouverte afin d’envoyer de l’eau dans l’échangeur sans créer de restriction excessive.
- 3 Lisez les indications de l’appareilAprès stabilisation, observez le débit, les éventuels messages d’alerte et les températures affichées si votre modèle les fournit. Comparez-les aux valeurs prévues dans la notice.
- 4 Ajustez par petites touchesFermez ou ouvrez légèrement la vanne centrale du bypass pour atteindre le débit recommandé. Ne modifiez qu’une vanne à la fois et laissez quelques minutes à la régulation pour réagir.
- 5 Repérez la position validéeMarquez la position des poignées ou notez-la dans le local technique. Vous pourrez la retrouver après un hivernage, une intervention ou une manipulation accidentelle.
Réglage pratique d’un bypass après l’installation
Pourquoi le bypass est généralement un investissement utile
Les plus
- Permet d’adapter le débit réellement envoyé dans l’échangeur.
- Facilite la vidange et l’hivernage de la PAC.
- Autorise la filtration lorsque la PAC est en panne ou en maintenance.
- Simplifie le remplacement futur de l’appareil.
Les moins
- Ajoute des raccords, vannes et donc quelques points à contrôler.
- Prend plus de place dans le local technique.
- Exige un réglage initial et une bonne identification des vannes.
Sécuriser le branchement électrique sans compromis
La partie électrique ne se résume pas à tirer une rallonge vers le jardin. Une PAC est un appareil de puissance, exposé à l’humidité, qui doit être raccordé à un circuit dédié depuis le tableau, avec les protections et la section de câble adaptées à sa puissance, à sa distance du tableau et aux règles électriques applicables à votre installation. Les prescriptions de la notice priment : elles indiquent notamment les caractéristiques d’alimentation, de protection et de coupure à prévoir.
La présence d’une protection différentielle adaptée, d’une mise à la terre vérifiée et d’un dispositif de coupure accessible est essentielle. Le câble doit être prévu pour l’extérieur ou cheminer dans une gaine adaptée, sans jonction improvisée exposée aux intempéries. Toute intervention à proximité du bassin demande une vigilance renforcée, les volumes de sécurité et les obligations locales pouvant s’appliquer.
Contrôles électriques avant la première mise en service
- Vérifiez sur la plaque signalétique la tension, le type d’alimentation et la puissance demandée par votre PAC.
- Faites dimensionner câble, disjoncteur et protection différentielle selon la notice, la longueur du trajet et votre installation existante.
- Prévoyez un chemin de câble protégé des chocs, de l’humidité persistante et des rongeurs.
- Contrôlez la qualité de la terre avant de raccorder l’appareil.
- Évitez les multiprises, rallonges, prises extérieures non prévues pour cet usage et raccordements provisoires.
- Faites intervenir un professionnel qualifié si le tableau doit être modifié, si l’alimentation est ancienne ou si vous avez le moindre doute.
Une commande reliée à la filtration peut être intéressante, car elle évite que la PAC tente de fonctionner sans circulation d’eau. Mais le type de pilotage varie : contact sec, asservissement, horloge, gestionnaire d’énergie ou régulation intégrée. Ne reliez pas deux équipements au hasard. Vérifiez les schémas du fabricant et assurez-vous que la pompe de filtration fonctionne assez longtemps lorsque la PAC est autorisée à chauffer.
Programmer la filtration et la PAC pour chauffer au meilleur moment
Le meilleur branchement ne compense pas une programmation incohérente. Une PAC est plus à l’aise lorsque l’air extérieur est doux. Programmez autant que possible la filtration et le chauffage entre la fin de matinée et le début de soirée, plutôt qu’au cœur de la nuit. Ce choix peut aussi être coordonné avec votre production photovoltaïque, si vous en disposez, sans oublier que le confort de baignade et la qualité de filtration restent prioritaires.
Au démarrage de saison, évitez de demander une montée brutale vers une eau très chaude. Choisissez une consigne réaliste et laissez à la PAC le temps de stabiliser la température. Ensuite, une consigne maintenue de façon raisonnable est souvent plus confortable qu’une succession de longues coupures suivies de relances agressives, surtout si les nuits sont fraîches.
| Levier | Effet attendu | Conseil concret |
|---|---|---|
| Couverture thermique | Réduit les pertes par évaporation et le refroidissement nocturne | Couvrez le bassin après chaque baignade et la nuit |
| Horaires de chauffe | Améliore le rendement quand l’air est plus doux | Privilégiez les heures diurnes, selon votre usage |
| Consigne de température | Réduit les besoins de chauffage si elle reste modérée | Évitez de surchauffer un bassin peu utilisé |
| Débit hydraulique | Assure un échange thermique normal | Réglez le bypass sur la plage prescrite |
| Entretien de filtration | Préserve la circulation et limite les défauts | Nettoyez le filtre et surveillez la pression |
| Protection au vent | Limite le refroidissement de l’eau et les pertes | Traitez l’exposition du bassin avant de surdimensionner la PAC |
Le gain réel dépend du climat, de la taille du bassin, de son exposition, de la durée d’ouverture et de la couverture. Il n’existe pas de réglage universel.
Éviter les erreurs qui coûtent cher en rendement et en pannes
La première erreur consiste à installer une PAC trop loin du local technique sans reconsidérer le réseau. Plus la tuyauterie est longue et compliquée, plus elle ajoute de pertes de charge, de raccords et de zones difficiles à purger. Lorsqu’une grande distance est inévitable, il faut la prendre en compte dans le dimensionnement de la circulation et isoler les tuyaux lorsqu’ils traversent des zones froides ou exposées.
La deuxième erreur est de raccorder la PAC avant le filtre. L’échangeur n’est pas conçu pour recevoir les impuretés venant directement du bassin. Une eau mal filtrée, entartrée ou chimiquement déséquilibrée dégrade progressivement les performances et peut endommager les composants. Respectez la plage de pH, de désinfectant et de dureté recommandée par le fabricant, particulièrement avec les systèmes au sel.
La troisième erreur est de fermer totalement une vanne sans comprendre son rôle. Sur un bypass, une mauvaise manipulation peut couper le débit vers l’appareil ou créer une restriction inutile. Étiquetez clairement les vannes : entrée PAC, sortie PAC, dérivation. Ajoutez le sens de circulation si plusieurs équipements sont installés.
Entretenir le raccordement et préparer l’hivernage
L’entretien ne porte pas uniquement sur la PAC. Un filtre encrassé, un panier de pompe plein ou une prise d’air sur le circuit font varier le débit et perturbent le chauffage. Durant la saison, inspectez régulièrement les raccords, les vannes, les unions et l’écoulement des condensats. Dégagez les feuilles, poussières et végétaux présents autour des grilles, sans utiliser de nettoyeur haute pression sur les ailettes fragiles.
Avant un hivernage passif dans une région exposée au gel, l’eau doit être évacuée de l’échangeur selon la procédure du constructeur. En pratique, on arrête la PAC, on l’isole grâce aux vannes du bypass, on ouvre les raccords ou bouchons de purge prévus et on laisse le circuit se vider complètement. Remettez les bouchons selon les consignes de stockage afin d’éviter l’intrusion de débris. Ne supposez jamais qu’un simple arrêt électrique protège l’appareil contre le gel.
Routine d’entretien utile
- Chaque semaine en période d’usage : contrôlez la pression de filtration, les alertes et le débit apparent aux refoulements.
- Régulièrement : nettoyez les abords de l’unité extérieure et vérifiez que rien ne bloque le soufflage.
- Après une intervention sur le filtre ou le traitement : purgez l’air, puis confirmez le bon réglage du bypass.
- Avant l’hiver : appliquez la procédure de vidange spécifique à votre modèle.
- Au redémarrage : inspectez joints et raccords, ouvrez progressivement les vannes et recherchez toute fuite avant de chauffer.
Budget, amélioration d’une installation existante et recours à un professionnel
Si votre PAC est déjà en place, l’optimisation ne nécessite pas toujours un remplacement complet. Ajouter un bypass correctement monté, des unions, des vannes de qualité, une évacuation de condensats ou une commande mieux intégrée peut représenter un budget allant de quelques centaines d’euros à davantage selon l’accessibilité du local et les travaux électriques. Une création complète avec tranchée, câble enterré, modification de tableau ou réfection de plomberie peut rapidement atteindre un ordre de grandeur supérieur.
Demandez un devis détaillé séparant fourniture, hydraulique, électricité, terrassement éventuel, mise en service et réglages. Le point important n’est pas seulement le coût initial : un installateur sérieux doit pouvoir expliquer le sens de circulation, le rôle de chaque vanne, les opérations d’hivernage et la manière de contrôler le débit. Cette transmission évite de nombreux appels de dépannage.
Faites appel à un pisciniste ou à un chauffagiste habitué aux PAC de piscine pour le raccordement hydraulique complexe, et à un électricien compétent pour l’alimentation et les protections. C’est particulièrement recommandé si vous avez un tableau ancien, une piscine au sel, une installation triphasée, plusieurs chauffages, un local technique exigu ou des défauts répétés de débit.
Quelles alternatives si la PAC ne s’intègre pas bien ?
Lorsque l’emplacement manque d’air, que le voisinage est très sensible au bruit ou que vous recherchez un appoint saisonnier simple, le chauffage solaire peut compléter la PAC, voire couvrir une partie des besoins dans les régions ensoleillées. Il dépend toutefois directement de l’ensoleillement et demande de la surface disponible. Un échangeur relié au chauffage de la maison peut être efficace dans certains projets, mais il impose une étude globale et n’est pas une solution de raccordement universelle.
Une résistance électrique est facile à intégrer mais généralement plus coûteuse à utiliser sur un volume de piscine important. Avant de changer de technologie, vérifiez d’abord les bases : une couverture adaptée, une réduction de l’exposition au vent, un débit correct et une PAC bien ventilée résolvent souvent une grande partie du problème de performance.
